Relay – (รีเลย์)

Relays คือ อุปกรณ์อิเล็กทรอนิกส์ที่ทำหน้าที่เป็นสวิตซ์ตัด-ต่อวงจรโดยใช้การเหนี่ยวนำจากแม่เหล็กไฟฟ้า รีเลย์จะทำงานต่อเมื่อมีการจ่ายไฟฟ้าให้ตัวรีเลย์ เมื่อรีเลย์ได้รับการจ่ายไฟจะทำให้หน้าสัมผัสติดกันกลายเป็นวงจรปิด และเมื่อไม่มีการจ่ายไฟให้รีเลย์ก็จะกลายเป็นวงจรเปิด ไฟที่ใช้ป้อนให้กับตัวรีเลย์จะเป็นไฟที่มาจากพาวเวอร์ของอุปกรณ์ไฟฟ้า ดังนั้นทันทีที่จ่ายไฟให้ระบบ รีเลย์ก็จะทำงานไปด้วยโดยอัตโนมัติ โดยรีเลย์ของ Omron มีหลากหลายลักษณะ เช่น รีเลย์ที่ใช้งานทั่วไป (General Purpose Relay), เพาเวอร์รีเลย์ (Power Relay), แลทชิ่งรีเลย์(Latching Relay), แรทเชทรีเลย์(Ratchet Relay) และ สเตปปิ้งรีเลย์(Stepping Relay)

Relay – OMRON

สินค้า	รุ่นสินค้า	สถานะ	หน้าสัมผัส	พิกัดแรงดัน	พิกัดโหลด
	MY2-GS	-	DPDT	VAC 12,24,100/110 110/120,200/220,230/240 VDC 6,12,24,48,100/110	5A,250VAC 5A,30VDC
	MY2N-GS	มี	DPDT	VAC 12,24,100/110 110/120,200/220,230/240 VDC 6,12,24,48,100/110	5A,250VAC 5A,30VDC
	MY2N-CR-GS	มี	DPDT	VAC 110/110, 220/240	5A,250VAC
	MY2N-D2-GS	มี	DPDT	VDC 24	5A,30VDC
	MY3	-	3PDT	VAC 6,12,24,48, 100/110 220/240	6,12,24,48,100/110,125 VDC
	MY3N	-	3PDT	VAC 6,12,24,48, 100/110 220/240	6,12,24,48,100/110,125 VDC
	MY4-GS	-	4PDT	VAC 12,24,100/110 110/120,200/220,220/240 VDC 6,12,24,48,100/11	3A,250VAC 3A,30VDC
	MY4N-GS	มี	4PDT	VAC 12,24,100/110 110/120,200/220,220/240 VDC 6,12,24,48,100/11,220	3A,250VAC 3A,30VDC
	MY4N-CR-GS	มี	4PDT	VAC 110/110, 200/220	3A,250VAC
	MY4N-D2-GS	มี	4PDT	VDC 12,24,48, 100/110	3A,30VDC
	MY4Z	-	4PDT	VAC 100/110 VDC 24	3A,250VAC 3A,30VDC
	MY4ZN	มี	4PDT	VAC 100/110, 220/240 VDC 24	3A,250VAC 3A,30VDC
	MY4ZN-D2	มี	4PDT	VDC 24, 100/110	3A,30VDC

สินค้า	รุ่น	สถานะ	หน้าสัมผัส	พิกัดแรงดัน	พิกัดโหลด
	LY2	-	DPDT	VAC 12,24,48,100/110 20/240 VDC 12,.24,48 100/110	10 A ,110VAC 10A,24VDC
	LY2-D	-	DPDT	VDC 12,24	10A ,24VDC
	LY2N	มี	DPDT	VAC 12,24,48,100/110 20/240 VDC 12,.24,48 100/110	10 A ,110VAC 10A,24VDC
	LY2N-CR	มี	DPDT	VAC 100/110	10A 110VAC
	LY2N-D2	มี	DPDT	VDC 24	10A 24VDC
	LY2Z	-	DPDT	VDC 24	10 A 24VDC
	LY2ZN	มี	DPDT	VAC 100/110	10A 110VAC

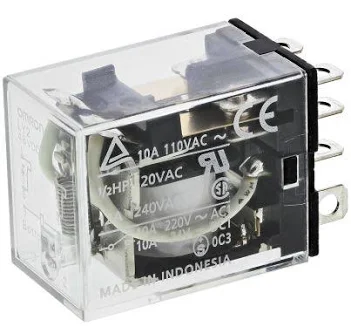

	LY3	-	3PDT	VAC 12,24,100/110,200/220 VDC 12,24,48 or 100/110	10A
	LY3N	LED	3PDT	VAC 12,24,100/110,200/220 VDC 12,24,48 or 100/110	10 A

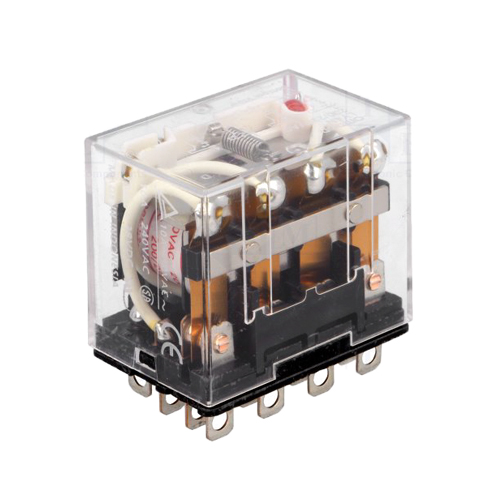

	LY4N	-	4PDT	VAC 12,24,48,100/110 20/240 VDC 12,.24,48 100/110,125	10 A 110VAC 10 A 24 VDC
	LY4N	มี	4PDT	VAC 12,24,48,100/110 VDC 6,12,24,48 100/110	10 A 110VAC 10 A 24 VDC
	LY4N-D2	มี	4PDT	VDC 24	10 A 24VDC
	MKS2P	มี	3PDT	VAC6,12,24,48,110,220 VDC6,12,24,48,110,125	10 A 250VAC 10A,28VDC
	MKS3P	มี	DPDT	VAC 6,12,24,48,110,220 VDC 6,12,24,48,110	10 A 250VAC 10A,28VDC
	MKS2P-2	มี	3PDT	VAC 6,12,24,48,110,220 VDC 6,12,24,48,110	10 A 250VAC 10A,28VDC
	MKS3P-2	มี	3PDT	VAC6,12,24,48,110,220 VDC6,12,24,48,110	10 A 250VAC 10A,28VDC
	MKS3P-5	มี	3PDT	VAC6,12,24,48,110,220 VDC6,12,24,48,110,125	10 A 250VAC 10A,28VDC
	MYA-NA2	-	8PST	VAC 220	3A

ตางรางการเลือกช็อกเก็ต

รุ่นของรีเลย์	ซ็อกเก็ตสำหรับติดตั้ง บนรางและติดตั้งแบบใช้สกรู	ซ็อกเก็ตสำหรับ Push-in	ซ็อกเก็ตสำหรับการติดตั้งแบบ Solder Terminal แบบไม่มีขาขยึด	ซ็อกเก็ตสำหรับการติดตั้งแบบ Solder Terminal แบบมีขาขยึด	ซ็อกเก็ตสำหรับการติดตั้งแบบ Wrapping Terminals แบบไม่มีขาขยึด	ซ็อกเก็ตสำหรับการติดตั้งแบบ Wrapping Terminals แบบมีขาขยึด	ซ็อกเก็ตสำหรับการติดตั้งแบบ PCB Terminal
MY2-GS MY2N-GS	PTFZ-08-E PTFZ-08-AN	PYF-08-PU	PY08	PY08-Y1	PY08QN	PY08QN-Y1	PY08-02
MY4-GS MY4N-GS	PTFZ-14-E PTFZ-14A-N	PYF-08-PU	PY14	PY14-Y1	PY14QN PY14QN1	PY14QN-Y1 PY14QN2-Y1	PY14-02
LY2, LY2N	PTFZ-08-E PTF08A	-	PT08	-	-	-	PT08-0
LY4, LY4N	PTFZ-14-E PTFZ-14A-E	-	PT14	-	-	-	PT14-0
MY2K	PTFZ-14-E PTFZ-14A-E	-	PY14	PY14-Y1	PY14QN-Y1	PY14QN-Y1	PY14-02
MK2KP	PF113A-E	-	-	-	-	-	-
G4Q-212S	8PFA1	-	-	-	-	-	-
